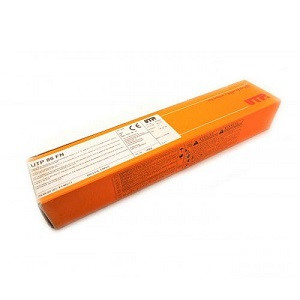

Електроди зварювальні UTP 86 FN (аналог ОЗЖН-1), упаковка 5,6 кг

DIN 8573: E-NiFe-1BG12

AWS A 5.15 E-NiFe-Cl

EN ISO 1071 E C NiFe-13

UTP 86 FN

Основне призначення електродів UTP 86 FN

Ферроникелевые електроди UTP 86 FN з біметалічним серцевиною, призначені для холодної зварювання і наплавлення чавуну з пластинчастим графітом (типу EN GJL 100 - EN GJL 400; GG10-GGG40), чавуну з кулястим графітом (типу EN GJS 400 - EN GJS 700; GGG40-GGG70), ковкого чавуну (типу EN GJMB 350 - EN GJMB 650; GTS35-GTS45), а так само всіх зазначених чавунів між собою і зі сталлю. Електроди UTP 86 FN є універсальними для ремонту, складальних робіт і виробництва.

ЗВАРЮВАЛЬНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОДІВ UTP 86 FN

Ферроникелевые електроди UTP 86 FN володіють відмінним зварювально-технологічними характеристиками. Стабільна дуга, плоска поверхня шва без підрізів. Електроди UTP 86 FN рекомендуються для зварювання кутових стиків, наприклад, при зварюванні/приварюванні фланців і патрубків з чавуну з кулястим графітом. Завдяки біметалічному сердечникові можлива робота на підвищених токах без перегріву електрода. Наплавлений метал стійок до утворення тріщин, легко піддається механічній обробці.

Режими зварювання електродами UTP 86 FN

Струм, А

Постійний, прямої полярності, змінний

Діаметр електрода, мм

2,5

3,2

4,0

65-80

90-110

100-130

Положения зварювання електродами UTP 86 FN

Зварювання електродами UTP 86 FN можлива у всіх просторових положеннях, окрім вертикального зверху-вниз.

Хімічний склад металу шва електродів UTP 86 FN, %

З

Вуглець

Fe

Залізо

Ni

Нікель

1,2

45,0

Ост.

Механічні властивості металу шва електродів UTP 86 FN

Межа плинності Н/мм2

Вр.сопр. розр. Н/мм2

Відносить. удл. %

Твердість, НВ

> 340

> 500

> 18

220

Вологість електродів UTP 86 FN перед застосуванням ≤ 0,4 %

Технологічні особливості зварювання електродами UTP 86 FN

Зварювання електродами UTP 86 FN можлива короткою дугою у всіх просторових положеннях, окрім вертикального зверху-вниз на постійному струмі прямої полярності (мінус на електроді, при цьому досягається велика ступінь проплавлення, що важливо при зварюванні кутових з'єднань) або змінному струмі у вертикальному і стельовому положенні. Перед зварюванням необхідно зачистити поверхню. Електрод тримати вертикально. При зварюванні чавунів схильних до подкалке рекомендується, для зняття напруг, вести зварювання короткими валиками з проковуванням.
